汽车电子EMC测试设备

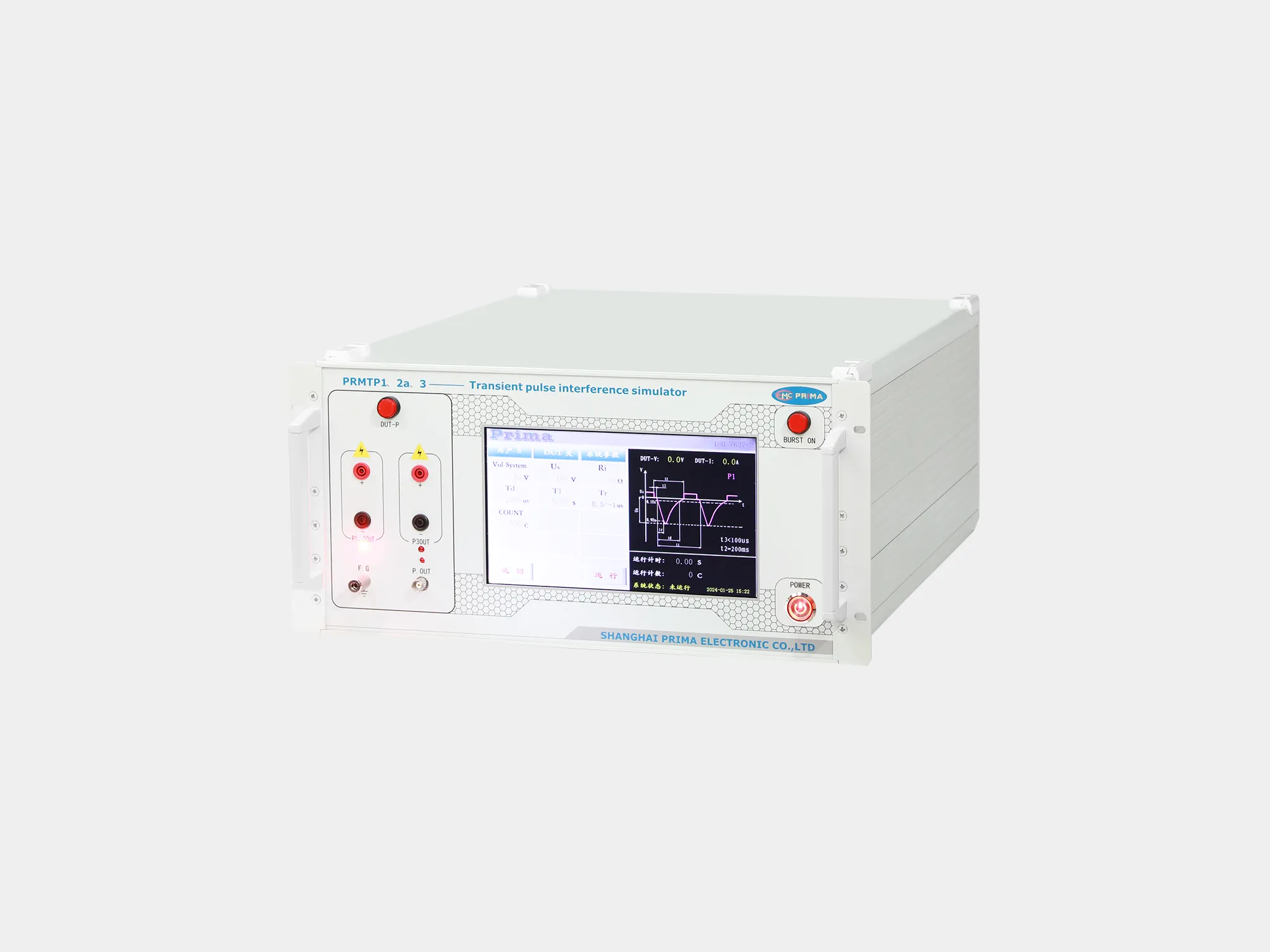

普锐马PRIMA PRMTP1,2a,3汽车脉冲干扰发生器

ISO 7637-2试验脉冲1：模拟电源与感性负载断开连接时所产生的瞬态现象。它适用
于各种DUT 在车辆上使用时，与感性负载保持直接并联的情况
ISO 7637-2试验脉冲2a：模拟由于线束电感的原因，使与DUT 并联的装置内电流突
然中断引起的瞬态现象
ISO 7637-2试验脉冲3a和3b：模拟由开关过程引起的瞬态现象。这些瞬态现象的特
性受线束的分布电容和分布电感的影响

  • 型号： PRMTP1,2a,3

产品介绍



ISO 7637-2试验脉冲1：模拟电源与感性负载断开连接时所产生的瞬态现象。它适用

于各种DUT 在车辆上使用时，与感性负载保持直接并联的情况

ISO 7637-2试验脉冲2a：模拟由于线束电感的原因，使与DUT 并联的装置内电流突

然中断引起的瞬态现象

ISO 7637-2试验脉冲3a和3b：模拟由开关过程引起的瞬态现象。这些瞬态现象的特

性受线束的分布电容和分布电感的影响



产品特点



>10.1寸彩色触摸屏操作

>采用进口程控高压电源，性能稳定

>内置电快速瞬变脉冲群发生器模块

>内置微脉冲发生模块

>内置 60V、30A 耦合网络（包括抛负载耦合）

>通过 CN25 控制外部抛负载及电池供电模拟器

>具有 DUT 电压、电流检测及过流保护功能

>内置RJ45和RS232接口，可远程（选配）

>可外部模拟输入波形控制

>满足多家厂家标准

>内置电源开关



满足标准



>ISO 7637-2

>SAE J1113-11 2000

>TL82066 2004

>B21 7110

>328401NDS02

>MES-PW-67600

>ES-XWT-1A278-AC


技术参数



产品名称

PRMTP1,2a,3

输出电压（Us)

0V ～ -660V(±10%)

电压分辨率/电压步进

0.1V

电压精度

±5%

脉冲输入阻抗Ri

2Ω,4Ω,10Ω,30Ω,50Ω

脉冲宽度td (±20%)

50us,200us,300us,500us,1000us,2000us

上升时间 tr

1us(10Ω),3us(50Ω)

脉冲周期t1 (±10%)

0.5s～99.99s

施加次数

1～9999C

TP2a 适用于12V、24V、42V系统

输出电压（Us)

0V ～ 660V(±10%

电压分辨率/电压步进

0.1V

电压精度

±5%

脉冲输入阻抗Ri

2Ω,4Ω,10Ω,30Ω,50Ω

脉冲宽度td (±20%)

50us,200us,300us,500us,1000us,2000us

上升时间 tr

1us(2Ω),

脉冲周期t1 (±10%)

0.5s～99.99s

施加次数

1～9999C

测试次数

1～9999C

TP3

适用于12V、24V、42V系统

输出电压（Us)

TP3a0V ～ -660V(±10%)

TP3b0V ～ 660V(±10%)

电压分辨率/电压步进

0.1V

电压精度

±5%

脉冲输入阻抗Ri

2Ω,4Ω,10Ω,30Ω,50Ω

脉冲宽度td (±20%)

50us,200us,300us,500us,1000us,2000us

上升时间 tr

1us(2Ω)

脉冲周期t1 (±10%)

0.2s～99.99s

施加次数

1～9999C
