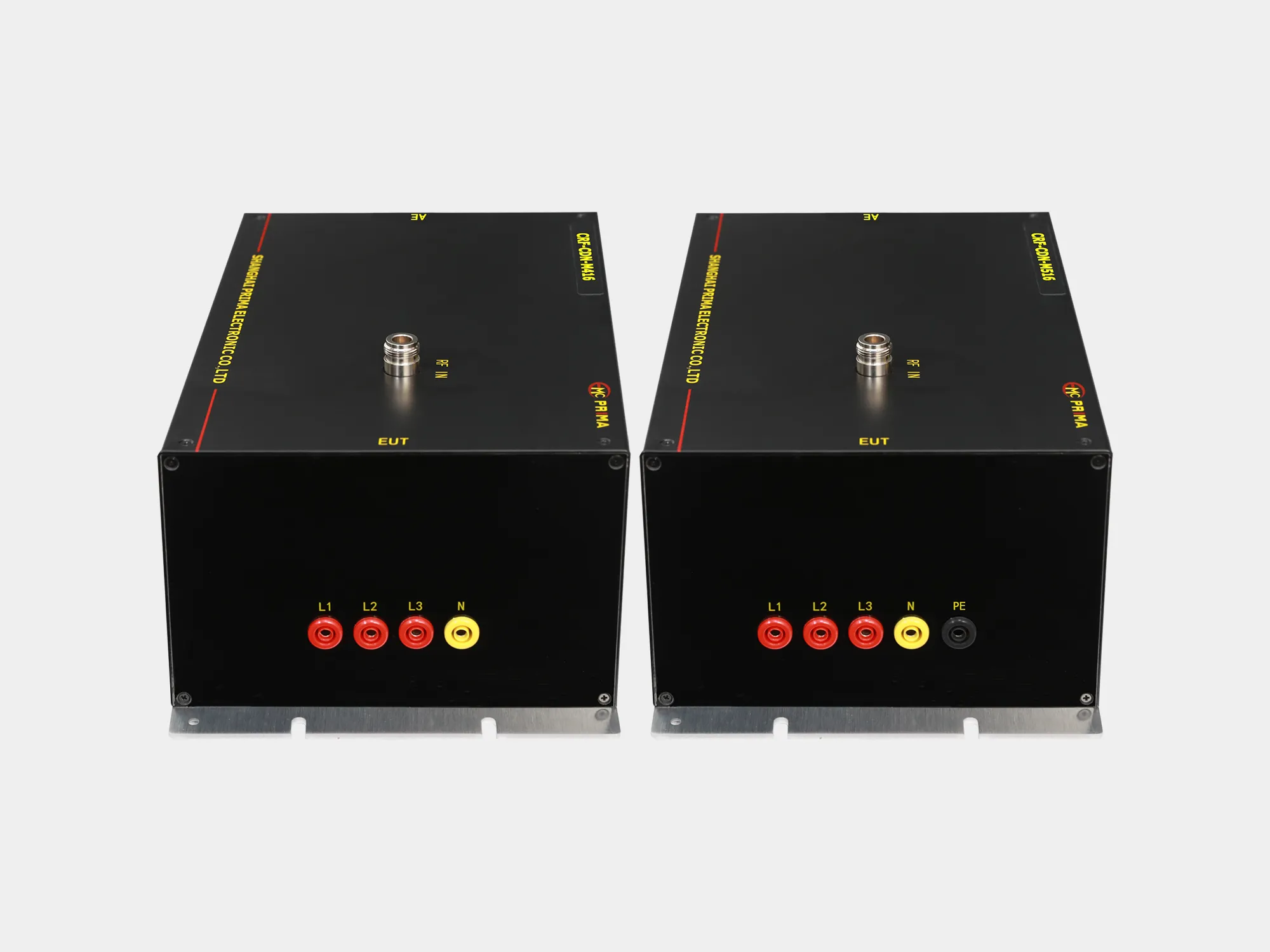

普锐马PRIMA CRF-CDN-M4/M5射频传导电源线耦合去耦网格
产品介绍
CRF-CDN是严格按照国际电工委员会IEC颁布的IEC61000-4-6标准制造，适用于国标GB/T17626.6,其性能指标符合标准相应要求.用于电源线的耦合去耦网络。
技术参数
产品型号
CRF-CDN-M416/32
CRF-CDN-M516/32
符合标准
IEC61000-4-6 GB/T17626.6
频率范围
0.15MHz～230MHz
EUT电源容量
后两位数字为16时AC：三相380V 16A;DC：260V 16A
后两位数字为32时AC：三相380V 32A;DC：260V 32A
如M316代表负载为16A，M332代表负载为32A
共模阻抗
150kHz～26MHz 150Ω±20Ω
26MHz～80MHz 150Ω+60Ω/-40Ω
80MHz～230MHz 150Ω±60Ω
耦合系数
150kHz～80MHz 9.5dB ±1dB
80MHz～230MHz 9.5dB ±2dB
环境温度
15℃～35℃ （操作条件）
环境湿度
30%～60% （操作条件）
大气压力
86kPa～106 kPa （操作条件）
仪器尺寸
306×190×155mm
仪器重量
15kg
