数字示波器

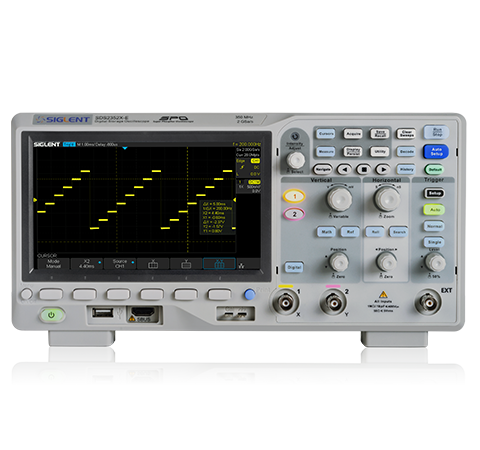

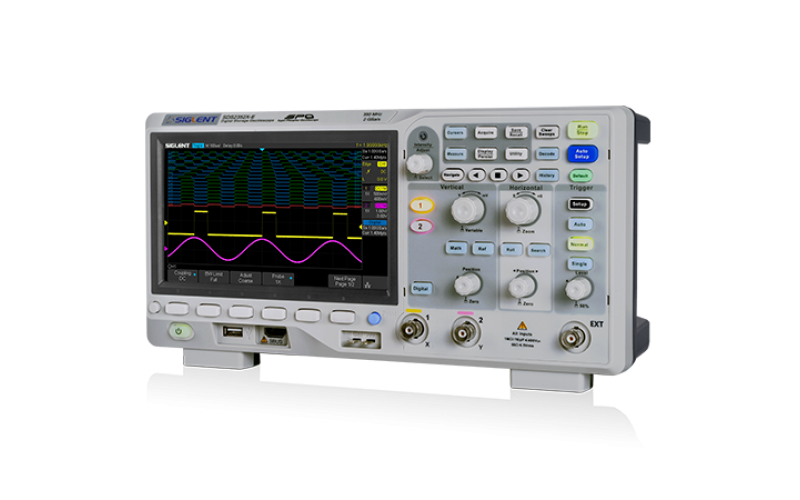

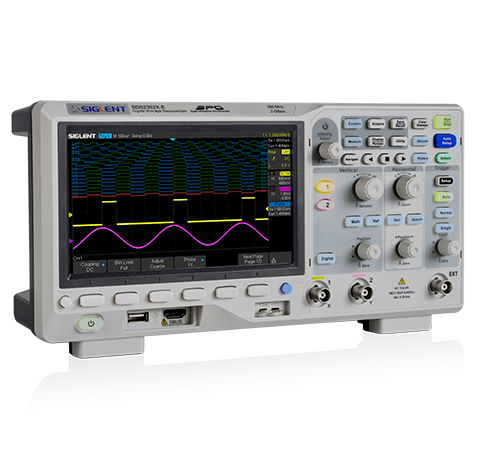

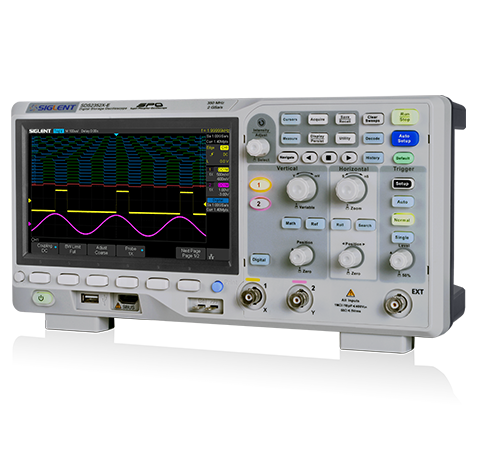

鼎阳SIGLENT SDS2000X-E系列超级荧光示波器

主要特性
带宽100 MHz - 350 MHz
实时采样率2 GSa/S
存储深度28 Mpts
幅频特性和相频特性扫描，绘制波特图
7寸TFT LCD显示屏

  • 型号： SDS2102X-E/SDS2202X-E/SDS2352X-E
京东购买 淘宝购买 在线询价

主要特性

  • 带宽100 MHz - 350 MHz

  • 实时采样率2 GSa/S

  • 存储深度28 Mpts

  • 幅频特性和相频特性扫描，绘制波特图

  • 7寸TFT LCD显示屏

电源环路响应分析（波特图）
在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS2000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。

· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观

图片关键词
图片关键词

数据分析处理的一次变革
28 M全采样点测量，测量精度和采样精度完全相同，不失真
28 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快
深存储，快刷新
采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
28 Mpts存储深度，深入查看波形细节

图片关键词
图片关键词

标配串行解码
市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。SDS2000X-E则将此项功能作为标配，免费开放。

波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
强大的调试分析能力
事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号

图片关键词

通过Web网页进行远程控制
内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS2000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。


规格参数

带宽100 MHz 、200 MHz 、350 MHz
实时采样率2 GSa/s
通道数2 + EXT
存储深度通道交织模式 28 Mpts/CH，非交织模式 14 Mpts/CH
最高波形捕获率400,000 wfm/s（Sequence模式）
触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
解码类型IIC、SPI、UART、CAN、LIN
USB任意波形发生器（选件）单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
16通道逻辑分析仪（选件）           最高采样率 1 GSa/s，存储深度 14 Mpts/CH
波特图最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点
USB WIFI适配器（选件）802.11b/g/n，WPA-PSK，只有 Siglent 提供的适配器，才能确保正常工作

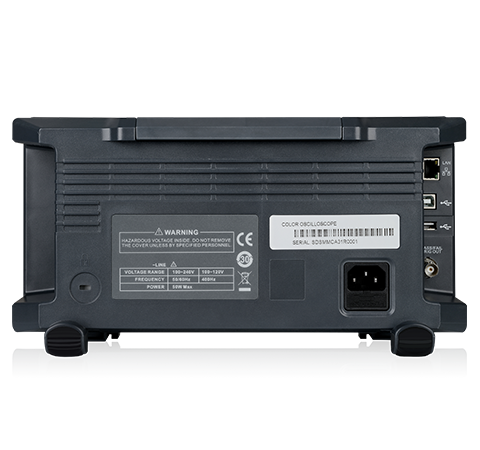

接口USB Host、USB Device、Sbus（Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out
标配探头2 套无源探头 PB510 2 套无源探头 PP215 2 套无源探头 SP2035
屏幕7 英寸 TFT-LCD 显示屏，分辨率 800*480
重量净重 2.6 kg；毛重 3.8 kg


型号

模拟带宽

通道数

最高实时采样率

最高波形捕获率

最大存储深度

参考价(含税)
SDS2352X-E

350 MHz

2 + EXT

2 GSa/s

400,000 wfm/s

28 Mpts

￥ 9,380
SDS2202X-E

200 MHz

2 + EXT

2 GSa/s

400,000 wfm/s

28 Mpts

￥ 7,280
SDS2102X-E

100 MHz

2 + EXT

2 GSa/s

400,000 wfm/s

28 Mpts

￥ 5,880
