      数字示波器

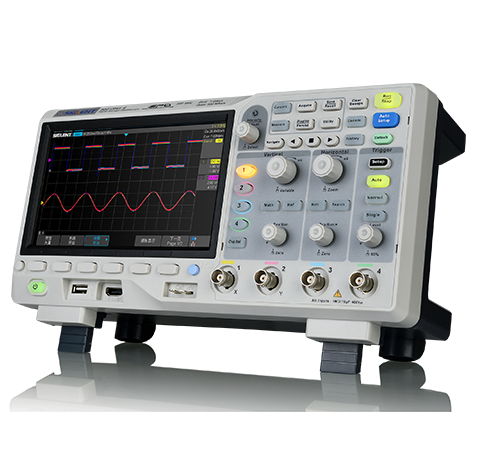

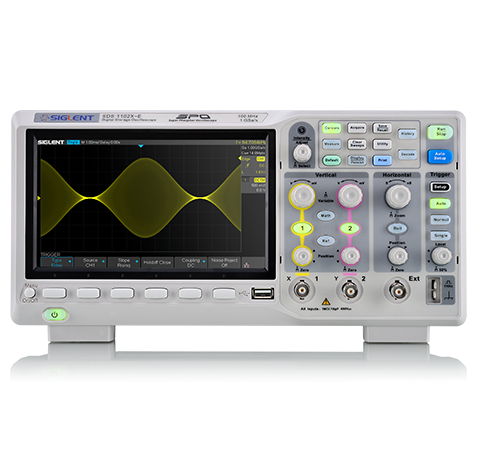

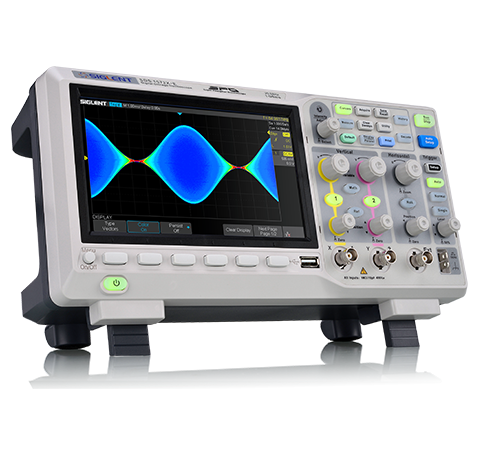

      鼎阳SIGLENT SDS1000X-E系列超级荧光示波器

      主要特性
      2/4通道，1 GSa/s采样率
      70 M/100 M/200 MHz带宽
      1 M点 FFT 分析
      14 M全采样点测量运算
      标配IIC/SPI/UART/CAN/LIN串行触发和解码
      选配MSO，16路数字通道

      • 型号： SDS1072X-E/SDS1074X-E/SDS1102X-E/SDS1104X-E/SDS1202X-E/SDS1204X-E
      京东购买 淘宝购买 在线询价

      主要特性

      • 2/4通道，1 GSa/s采样率

      • 70 M/100 M/200 MHz带宽

      • 1 M点 FFT 分析

      • 14 M全采样点测量运算

      • 标配IIC/SPI/UART/CAN/LIN串行触发和解码

      • 选配MSO，16路数字通道

      深存储，快刷新
      采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
      256 级辉度和色温显示，更清晰
      波形刷新率400,000 wfm/s，轻松捕获异常波形
      14 Mpts存储深度，深入查看波形细节

      图片关键词
      图片关键词

      数据分析处理的一次变革
      14 M全采样点测量，测量精度和采样精度完全相同，不失真
      14 M全采样点运算，增配协处理器完成，速度更快
      1 M点FFT运算，支持Peaks, Markers, FFT点数可选
      支持Zoom、Gating、Math测量和统计功能
      支持38种自动测量功能
      硬件加速运算，用户体验更畅快
      电源环路响应分析（波特图）
      在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。

      · 全新开发的波特图测量核心，更高的测量灵敏度和精度
      · 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
      · 人性化的UI设计，参数设置更友好
      · 列表和游标测量，分析结果更直观


      图片关键词
      图片关键词

      标配串行解码
      市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。

      波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。
      强大的调试分析能力
      事件搜索和导航，快速定位感兴趣的事件
      MSO逻辑分析仪集成，混合信号分析利器
      历史模式和顺序模式结合，异常信号无所遁形
      基于硬件的Pass/Fail模式，适用于长期监测信号

      图片关键词

      通过Web网页进行远程控制
      内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。


      规格参数

      带宽70 MHz 、100 MHz 、200 MHz
      实时采样率2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用两片 1 GSa/s ADC 芯片 , 通道全部开启时，每通道采样率 500 MSa/s，通道交织模式采样率 1 GSa/s
      通道数4（4 通道系列）
      2+EXT（2 通道系列）
      存储深度通道交织模式 14 Mpts/CH，非交织模式 7 Mpts/CH
      最高波形捕获率400,000 wfm/s（Sequence模式）
      触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
      解码类型（标配）IIC, SPI, UART/RS232, CAN, LIN
      USB任意波形发生器（4通道系列支持，选件）单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
      16通道逻辑分析仪（4通道系列的，选件）最高采样率 1 GSa/s，存储深度 14 Mpts/CH
      波特图（4通道系列支持，选件）最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点
      USB WIFI适配器（4通道系列支持，选件）802.11b/g/n，WPA-PSK，只有 Siglent 提供的适配器，才能确保正常工作

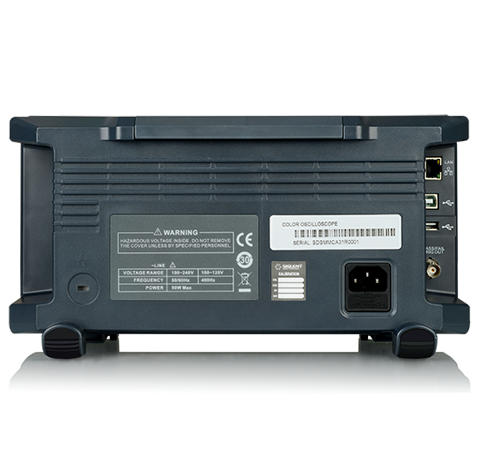

      接口USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out
      标配探头4 套 /2 套无源探头 PB470
      4 套 /2 套无源探头 PP510
      4 套 /2 套无源探头 PP215
      屏幕7 英寸 TFT-LCD 显示屏，分辨率 800*480
      重量2 通道系列：净重 2.5 kg；毛重 3.5 kg
      4 通道系列：净重 2.6 kg；毛重 3.8 kg


      型号

      模拟带宽

      通道数

      最高实时采样率

      最高波形捕获率

      最大存储深度

      参考价(含税)
      SDS1204X-E

      200 MHz

      4

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 5,680
      SDS1202X-E

      200 MHz

      2 + EXT

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 4,380
      SDS1104X-E

      100 MHz

      4

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 5,280
      SDS1102X-E

      100 MHz

      2 + EXT

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 3,780
      SDS1074X-E

      70 MHz

      4

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 4,880
      SDS1072X-E

      70 MHz

      2 + EXT

      1 GSa/s

      400,000 wfm/s

      14 Mpts

      ￥ 3,480
