数字示波器

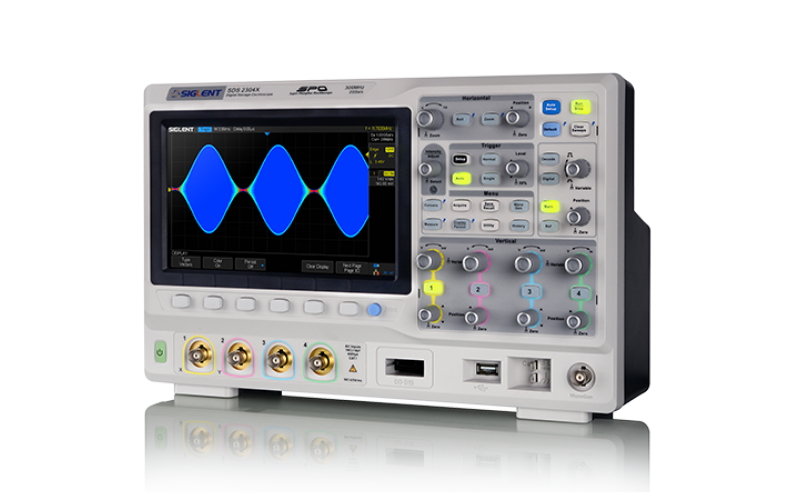

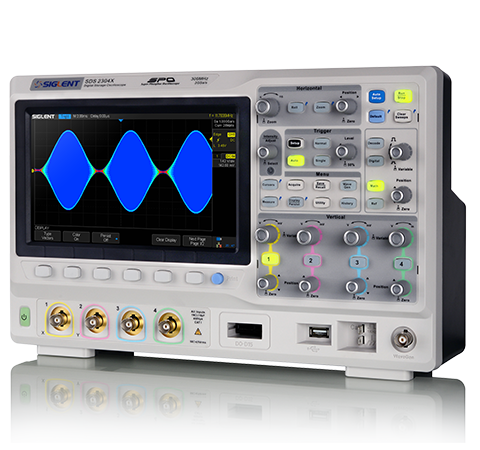

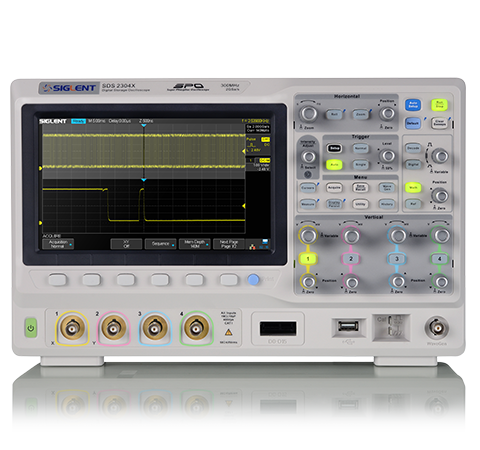

鼎阳SIGLENT SDS2000X系列超级荧光示波器

主要特性
模拟带宽70 MHz，100 MHz，200 MHz，300 MHz
实时采样率最高2 GSa/s
存储深度可达140 Mpts
波形捕获率达140,000 wfm/s（正常模式）；500,000 wfm/s（Sequence模式）

  • 型号： SDS2072X/SDS2102X/SDS2202X/SDS2302X
京东购买 淘宝购买 在线询价

主要特性

  • 模拟带宽70 MHz，100 MHz，200 MHz，300 MHz

  • 实时采样率最高2 GSa/s

  • 存储深度可达140 Mpts

  • 波形捕获率达140,000 wfm/s（正常模式）；500,000 wfm/s（Sequence模式）

创新的SPO架构
传统的数字示波器，波形数据处理、显示都在CPU中完成，CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS2000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎，利用FPGA完成波形的处理和显示，实现了

波形捕获率高达 500,000 帧/秒 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
存储深度达 140 Mpts

利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。

图片关键词

顺序模式(Sequence)
顺序模式将波形存储空间分成多段，每段空间存储一个触发帧，最大可以采集80,000 个触发事件，在Sequence周期内可最大限度地降低死区时间（小至2μs）, 提高对异常事件的捕获概率。

Sequence模式下采集的波形也可以通过历史模式（History）进行回放。
历史模式（History）
后台运行的历史模式最大可记录80,000 帧波形，并且可查看每帧波形的时间戳。

历史波形自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源。

按下面板上的“History”按键可以快速启动该功能。

图片关键词

集成10种一键操作
把用户最常用的功能做成了一键操作，共计10种，分别为一键缩放，一键滚动，一键打印，一键余辉，一键测量，一键进入历史模式，一键恢复默认设置，一键光标，一键清除，一键自动捕获。
ERES 增强分辨率模式
ERES采集模式能有效提高信噪比，并且不像平均模式那样依赖于信号的周期性和触发点的稳定。

SDS2000X支持ERES 模式，等效分辨率可达 11 bit。

图片关键词


规格参数

带宽70 MHz 、100 MHz 、200 MHz、300 MHz
实时采样率2 GSa/s
通道数2/4 + EXT
存储深度140 Mpts/CH
最高波形捕获率500,000 wfm/s（Sequence模式）
垂直分辨率8 bit（ERES 模式下，等效分辨率可达11 bit）
输入阻抗1 MΩ || 20 pF,50 Ω
时基范围1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div
触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）
串行数据解码类型IIC, SPI, UART/RS232, CAN, LIN
16路数字通道（选配）最高采样率 500 Msa/s，存储深度 14 Mpts/CH
数学运算          A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt
自动测量37 种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量和 Ref 测量
外部存储位图存储（.BMP）、CSV、二进制波形数据（.BIN）、设置存储（.SET）、Matlab 数据文件（.DAT）

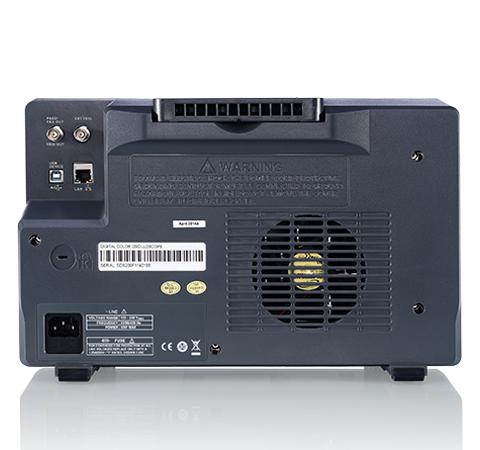

接口USB Host、USB Device、LAN、Pass/Fail、Trigger Out
屏幕8 英寸 TFT-LCD 屏，分辨率 800*480
最大输入电压1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz)
50 Ω ≤ 5 Vrms
尺寸352 mm * 128 mm * 224 mm（长、宽、高）
重量2 通道净重 3.4 Kg，4 通道净重 3.6 Kg
2 通道毛重 4.9 Kg，4 通道毛重 5.2 Kg


型号

模拟带宽

通道数

最高实时采样率

最高波形捕获率

最大存储深度

参考价(含税)
SDS2304X（停产）

300 MHz

4

2 GSa/s

500,000 wfm/s

140 Mpts

￥18,480
SDS2302X

300 MHz

2

2 GSa/s

500,000 wfm/s

140 Mpts

￥14,280
SDS2204X（停产）

200 MHz

4

2 GSa/s

500,000 wfm/s

140 Mpts

￥13,580
SDS2202X

200 MHz

2

2 GSa/s

500,000 wfm/s

140 Mpts

￥9,980
SDS2104X（停产）

100 MHz

4

2 GSa/s

500,000 wfm/s

140 Mpts

￥10,280
SDS2102X

100 MHz

2

2 GSa/s

500,000 wfm/s

140 Mpts

￥ 7,280
SDS2074X（停产）

70 MHz

4

2 GSa/s

500,000 wfm/s

140 Mpts

￥ 9,480
SDS2072X

70 MHz

2

2 GSa/s

500,000 wfm/s

140 Mpts

￥ 7,080
