    数字示波器

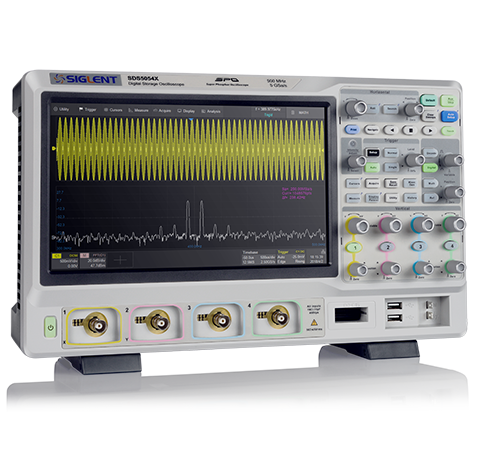

    鼎阳SIGLENT SDS5000X 系列超级荧光示波器

    主要特性
    带宽350 MHz, 500 MHz, 1 GHz
    实时采样率 5 GSa/s
    存储深度 250 Mpts
    波形刷新率500,000 wfm/s（Sequence模式）
    混合信号测量（MSO）

    • 型号： SDS5032X/SDS5034X/SDS5052X/SDS5054X/SDS5102X/SDS5104X
    京东购买 淘宝购买 在线询价

    主要特性

    • 带宽350 MHz, 500 MHz, 1 GHz

    • 实时采样率 5 GSa/s

    • 存储深度 250 Mpts

    • 波形刷新率500,000 wfm/s（Sequence模式）

    • 混合信号测量（MSO）

    多点触摸，远程控制
    SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。

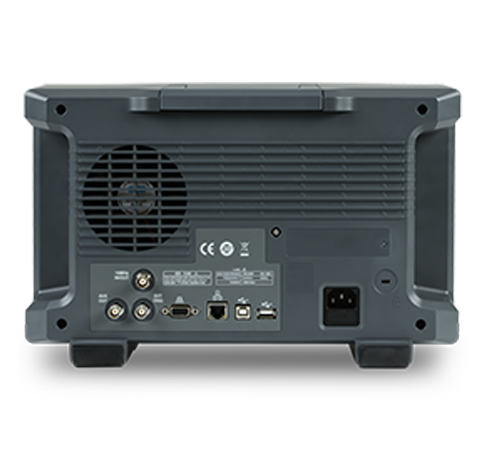

    网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。

    图片关键词
    图片关键词

    丰富的触发类型
    SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发（Runt）可快速在设定幅度值处触发。

    特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。

    SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。

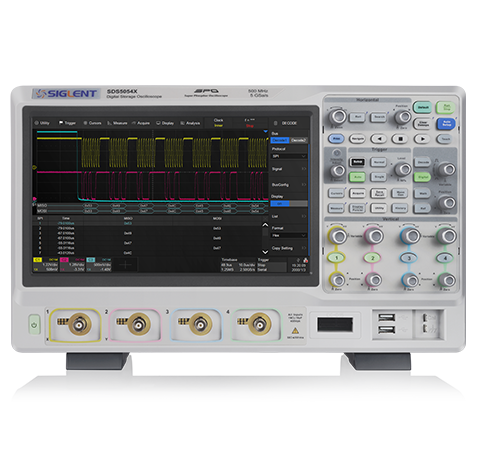

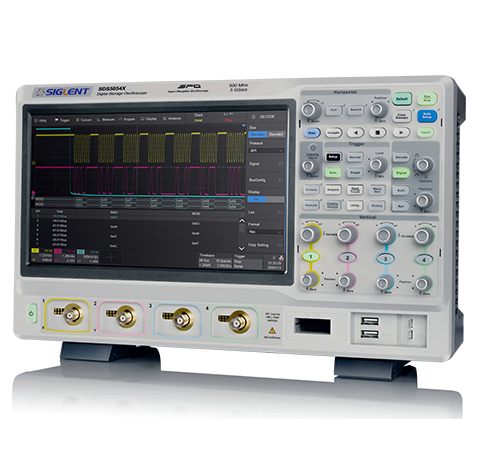

    覆盖多种行业的串行协议触发和解码
    SDS5000X提供多种串行协议触发和解码，覆盖多个行业。

    I2C, SPI  嵌入式串行协议触发及解码
    UART  PC串行协议触发及解码
    CAN, CAN FD, LIN, FlexRay  汽车串行协议触发及解码
    I2S 音频串行协议触发及解码
    MIL-STD 1553B  航空航天串行协议触发及解码

    图片关键词
    图片关键词

    强大的测量功能
    SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。

    如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。

    测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。
    多合一的示波器
    SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。

    16通道逻辑分析仪
    25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
    模板测试
    数字万用表
    波特图功能
    电源分析软件
    计数器
    频率计


    图片关键词


    规格参数

    带宽350 MHz 、500 MHz 、1 GHz
    实时采样率5 GSa/s
    通道数2/4 + EXT
    存储深度250 Mpts/CH
    最高波形捕获率500,000 wfm/s（Sequence模式）
    接口USB Host、USB Device、LAN、Pass/Fail、Trigger Out、10 MHz In、10 MHz Out 、VGA
    垂直分辨率8 bit
    屏幕10.1英寸电容式触摸屏，分辨率1024*600
    触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、前提边沿（Qualifed）、区域（Zone）
    串行触发（选件）           I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
    解码类型（选件）I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
    数字通道（选件）16 路 ，1.25 GSa/s 采样率，62.5 Mpts/CH存储深度
    信号发生器（选件）单通道，最高输出频率 25 MHz，采样率 125 MSa/s，波形长度 16 kpts
    标配探头SP3050A，500 MHz，每通道 1 套


    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    参考价(含税)
    SDS5104X

    1 GHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 59,980
    SDS5102X

    1 GHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 53,080
    SDS5054X

    500 MHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 46,180
    SDS5052X

    500 MHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 35,780
    SDS5034X

    350 MHz

    4 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 29,580
    SDS5032X

    350 MHz

    2 + EXT

    5 GSa/s

    500,000 wfm/s

    250 Mpts/CH

    ￥ 24,080
