    数字示波器

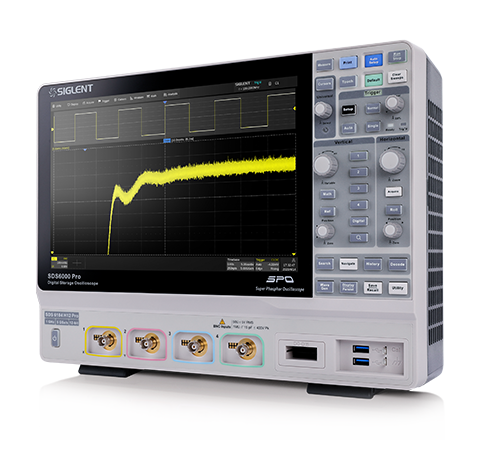

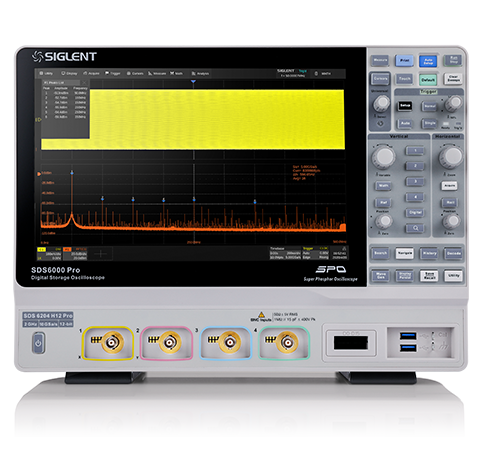

    鼎阳SIGLENT SDS6000 Pro系列高分辨率数字示波器

    主要特性
    带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
    垂直分辨率：12-bit（H12）/10-bit（H10）
    低本底噪声：在 2 GHz全带宽下低至153 μVrms
    实时采样率： 10 GSa/s（2 GHz带宽型号）
    存储深度： 500 Mpts（2 GHz带宽型号）
    波形刷新率：750,000 wfm/s（Sequence模式）

    • 型号： SDS6034/SDS6054/SDS6104/SDS6204
    京东购买 淘宝购买 在线询价

    主要特性

    • 带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz

    • 垂直分辨率：12-bit（H12）/10-bit（H10）

    • 低本底噪声：在 2 GHz全带宽下低至153 μVrms

    • 实时采样率： 10 GSa/s（2 GHz带宽型号）

    • 存储深度： 500 Mpts（2 GHz带宽型号）

    • 波形刷新率：750,000 wfm/s（Sequence模式）

    高分辨率示波器，满足更高精度的测试需求
    · 12-bit高分辨率ADC采样，更好地呈现波形细节；
    · 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能；
    · 典型值±0.5%的直流增益精度

    图片关键词
    图片关键词

    优秀的用户界面和用户体验
    · 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；
    · 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
    · 内嵌WebServer，可直接通过网页远程访问和操作示波器；
    · 支持鼠标和键盘操作；
    覆盖多种行业的串行协议触发和解码
    SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。

    I2C, SPI  嵌入式串行协议触发及解码
    UART  PC串行协议触发及解码
    CAN, CAN FD, LIN, FlexRay ,SENT 汽车串行协议触发及解码
    I2S 音频串行协议触发及解码
    MIL-STD-1553B  航空航天串行协议触发及解码
    Manchester 以太网串行协议解码

    图片关键词
    图片关键词

    强大的测量功能
    SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。

    参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。

    此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率


    规格参数

    带宽350 MHz 、500 MHz 、1 GHz、2 GHz
    实时采样率5 GSa/s、10 GSa/s（2 GHz带宽型号）
    通道数4 + EXT
    存储深度250 Mpts/CH、500 Mpts/CH（2 GHz带宽型号）
    最高波形捕获率750,000 wfm/s（Sequence模式）

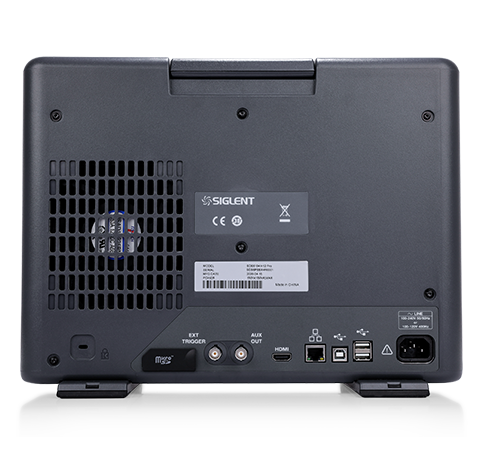

    接口USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出（TRIG OUT，PASS/FAIL）
    测量超过50种参数测量，并支持直方图和趋势图统计
    数据分析和数据处理工具搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）
    屏幕12.1 英寸电容式触摸显示屏，分辨率1280*800
    触发类型边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发
    串行触发和解码（标配）     I2C, SPI, UART, CAN, LIN
    串行触发和解码（选配）CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
    数字通道（选件）16 路，500 MSa/s采样率, 12.5 Mpts/ch存储深度；
    16 路，1 GSa/s采样率, 50 Mpts/ch存储深度（2 GHz带宽型号）
    信号发生器（选件）外置单通道隔离，最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts
    标配探头SP3050A，500 MHz，每通道 1 套（SDS6104 Pro和SDS6054 Pro）


    型号

    模拟带宽

    通道数

    最高实时采样率

    最高波形捕获率

    最大存储深度

    垂直分辨率

    参考价(含税)
    SDS6204 H12 Pro

    2 GHz

    4 + EXT

    10 GSa/s

    750,000 wfm/s

    500 Mpts/ch

    12-bit

    ¥229,880
    SDS6204 H10 Pro

    2 GHz

    4 + EXT

    10 GSa/s

    750,000 wfm/s

    500 Mpts/ch

    10-bit

    ¥139,880
    SDS6104 H12 Pro

    1 GHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    12-bit

    ¥192,680
    SDS6104 H10 Pro

    1 GHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    10-bit

    ¥89,880
    SDS6054 H12 Pro

    500 MHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    12-bit

    ¥159,680
    SDS6054 H10 Pro

    500 MHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    10-bit

    ¥68,880
    SDS6034 H12 Pro

    350 MHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    12-bit

    ¥121,080
    SDS6034 H10 Pro

    350 MHz

    4 + EXT

    5 GSa/s

    750,000 wfm/s

    250 Mpts/ch

    10-bit

    ¥48,880
