效率测试

• 0.04%的电压和电流基本准确度使各种规范标准的高效率测试和增量设计变更成为可能
• 两种电源同时测试的1~4个通道
• 宽的动态范围从90μA到30A允许测试空载通过满载。

备用功率测试

• 90μ一种用于待机功率测试的电流测量能力低至10兆瓦，以支持要求较低的低功耗设计
• 完全符合iec 62301 ED2.0备用功率标准试验，并按标准要求计算设备不确定度
• 长平均使待机功率稳定
• 自动测距模式允许无间隙测量。

谐波分析

• 电压和电流谐波分析高达100

  TH

  命令
• 简便的THD和失真因子测量

极限及规格测试

• 使用免费PWRVIEW软件的自定义限制设置使标准和规范测试能够设置限制

励磁涌流测试

• 具有1 MS/s采样率的最小最大保持特性允许测试涌流事件

输入功率分析

• 50多个测量参数，包括功率因数、峰值系数、THD。
• 连续1ms/s采样率可对非正弦信号进行精确和无间隙的输入功率分析。

电器和消费类电子产品

关键测试包括能源消耗和备用电源。PA 3000的内置测试模式简化了测试设置。

能耗测试

• 专用能源消耗(Integrator)模式使家庭和办公设备的安装和测试变得容易
• 使用PWRVIEW的自动上移测距功能可实现无堵塞的能耗测试。
• 用于长期监测的综合图和趋势图
• 1至4通道可同时测试多个产品

备用功率测试

• 90μ的电流测量能力和现代电器待机功率测试的各种测距特性
• 完全符合iec 62301备用功率标准试验，并按标准要求计算设备不确定度
• 长平均使待机功率稳定
• 自动测距模式允许无间隙测量。

太阳能逆变器和UPS系统

关键要求包括系统效率测试和单相或三相输出波形分析.PA 3000支持在PWRVIEW软件或USB记忆棒中进行长期数据记录。

系统效率测试

• 多达四个通道，用于同时测量UPS系统或太阳能逆变器的所有阶段
• 高交流(0.04%)和直流(0.05%)基本精度，以准确测量所有转换级
• 90μA-30 A直流电流测量允许在广泛的负载范围内进行测试
• 现有的高精度电流传感器能够在千瓦范围内进行高功率测试。
• 波形视图允许在单相和三相系统上同时监视所有阶段。

输出电压和功率分析(1θ&3θ)

• 单相和三相系统的默认接线配置使得设置和测试复杂的电压和功率参数变得容易。
• 3相3线(3V3A)的配置允许星三角洲转换线路到线路电压，线路到中性电压和相位或中性电流测量。
• 电压峰值系数、vthd和高达100阶的谐波可用于分析各种负载情况下的输出电压。
• PWRVIEW长期监测软件的趋势图
• 数据记录通过USB闪存驱动器或PWRVIEW软件，用于长期跟踪数据。

有线和无线汽车电池充电器

关键测试包括效率和谐波分析。4通道PA 3000允许在无线充电系统的每个阶段测试功率，包括发射机和接收器。

效率测试

• 高交流(0.04%)和直流(0.05%)基本精度，准确测量所有电池充电器级
• 30千瓦范围内分流式高精度电流传感器
• 背板上标准±15V电源为外部电流传感器供电
• 最多可有四个通道在无线充电器的每个阶段进行测试，包括发射机和接收器。
• 基于PWRIVEW软件的专用效率测量和PA 3000上的数学功能使设置更容易
• 1 mhz带宽可精确测量高频发射机和接收机功率信号的rms和效率。

谐波分析

• 1 mhz带宽使发射机和接收机上具有khz基频的无线充电器能够进行谐波分析。
• 电压、电流和功率谐波达到100

  TH

  用THD和失真因子排序分析失真输入输出信号

三相电机驱动

关键测试包括输出功率、效率和谐波分析。PA 3000的PWRVIEW软件提供向导驱动的设置，以简化三相三线和三相四线测试配置。

输出功率

• 专用PWM电机驱动方式测试输出电压波形
• 在pwm模式下采用数字滤波的高频采样，在所有测量中仍然使用预滤波数据的同时抑制载波频率和检测电机频率。
• 优化了稳态三相功率测量对输出的影响。

效率测试

• PWRIVEW软件上的专用应用向导和PA 3000上的数学功能使电机驱动效率的设置更容易
• 可用的三相三线配置使测量三相输入和输出变得容易，有四个通道，以提高系统效率。
• 四个额定为±10V的模拟输入和两个1 mhz带宽的计数器输入可以测量整个机械系统的效率。
• 30千瓦范围内分流式高精度电流传感器
• 背板上标准±15V电源为外部电流传感器供电

谐波分析

• 精确的频率检测从0.1Hz-1 mhz实现精确的频率和谐波测量从低到高的电机速度。
• 电压、电流和功率谐波达到100

  TH

  用THD和失真因子分析畸变输入输出信号，了解信号的加热效应。

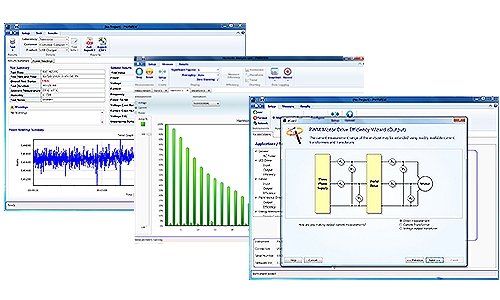

PWRVIEW PC软件

PWRVIEW是一个支持Windows PC的软件应用程序，它赞扬并扩展了PA 3000的功能。PWRVIEW使您能够执行以下操作：

• 通过仪器的任何通信端口(USB、LAN、GPIB、RS-232)与PA 3000通信
• 远程更改仪表设置
• 从仪器中实时传输、查看和保存测量数据，包括用户定义的hi/lo极限波形、谐波条形图和图表。
• 在一段时间内或使用手动触发器记录测量数据
• 同时与多个PA 3000仪器通信并下载数据
• 创建计算功率转换效率和其他值的公式
• 将测量数据导出为.csv格式，以便导入其他应用程序
• 使用向导驱动的接口，只需单击几下就可以为关键应用程序自动化仪器设置、数据收集和报表生成。
• 根据IEC 62301 ED 2.0和MIL-STD-1399对低功耗备用设备执行自动完全遵从性测试-300 B节
• 使用PWRVIEW的其他信息可在内置在线帮助中获得，也可以从Tektronix网站下载为PDF文件。去

  www.tek.com/手册/下载

  并搜索PWRVIEW在线帮助(Tektronix部件编号077-1165-00)。

可用测量

测量通道

一到四个通道，工厂可配置

规格

除另有说明外，所有规格均有保证。除另有说明外，所有规格均适用于所有型号。规格如有更改，恕不另行通知。

有关PA 3000 Power Analyzer产品规格的详细信息，请参阅PA 3000电源分析仪仪器规范文件，Tektronix部件编号077-1252-00，可从www.tek.com/手册/下载.

电流精度

• 精度ARMS

• (45赫兹至850赫兹)

• 1分流

• ±0.04%读数±0.04%范围

• 30A分流

• ±0.04%读数±0.04%范围

• 外分流

• ±0.1%读数±0.04%范围

• 精度ARMS，典型

• (10赫兹至45赫兹，850赫兹至1兆赫)

• 1分流

• ±(0.05+2×10)

  -5

  ×f)%读数±0.05%范围±40μA

• 30A分流

• ±(0.05+2×10)

  -5

  ×f)%读数±0.05%范围±4mA

• 外分流

• ±(0.1+2×10)

  -5

  读数±0.05%范围±1.1mV

• 精度A直流电

•


• 1分流

• ±0.05%读数±0.1%范围±100μA

• 30A分流

• ±0.05%读数±0.1%范围±10 mA

• 外A分流

• ±0.1%读数±0.1%范围±1.1mV

• 范围

• (峰值)

• 1分流

• 12.5 Ma，25 Ma，50 Ma，125 Ma，250 Ma，500 Ma，1.25 A，2.5 A，5A

• 30A分流

• 500 Ma，1A，2A，5A，10A，20A，50A，100 A，200 A

• 外A分流

• 50 MV，100 MV，200 MV，500 MV，1V，2V，5V，10V，20V

电压精度

• 精度VRMS(45赫兹至850赫兹)

• ±0.04%读数±0.04%范围

• 精度VRMS(10赫兹至45赫兹，850赫兹至1兆赫)，典型

• ±(0.05+1×10)

  -5

  读数±0.05%范围±20 mV

• 精度V直流电

• ±0.05%读数±0.1%范围±50 mV

• 范围(峰值)

• 5V，10V，20V，50V，100 V，200 V，500 V，1000 V，2000 V

补充特性

以下规范是提供有关仪器功能和性能的附加信息的补充特性。这些特性是不必要的规范；它们描述了PA 3000的典型性能。

有关PA 3000 Power Analyzer产品规格的详细信息，请参阅PA 3000电源分析仪仪器规范文件，Tektronix部件编号077-1252-00，可从www.tek.com/手册/下载.

• 小时精度

• ±0.0125%

• 瓦茨精度(45赫兹至850赫兹)

• ±(V)

  RMS

  ACC×A

  RMS

  )±(A)

  RMS

  ACC×V

  RMS)

• 瓦特小时精度

• ±(Wattc+Houracc)

• Va精度(45 Hz至850 Hz)

• ±(V)

  RMS

  ACC×A

  RMS

  )±(A)

  RMS

  ACC×V

  RMS)

• PF精度

• WACC/VA

• 频率精度

•


• 0.1赫兹至10赫兹

• 0.1%的阅读

• 10赫兹至1兆赫

• 0.5%的阅读

• 模拟输入

•


• 范围

• 10V

  直流电

  范围：±1V至±10V

  V直流电范围：±0.1V至±1V

• 准确度

• ±0.2%读数±0.2%范围±0.005 V

• 采样率

• 每秒1000个样本

通信

• IEEE-488(选项)

• IEEESTD 488.1兼容

• RS-232

• 波特率从9600 bps，19200 bps(默认)和38400 bps

  8位，无奇偶，1停止位，硬件流量控制

  9销男性D型连接器

• 以太网

• ieee 802.3兼容，10 BASE-T

  具有链接和活动指示符的RJ-45连接器

  端口5025上的TCP/IP连接

• USB设备

• USB 2.0兼容，全速(12 MB/秒)

通用规范

• 电磁兼容

• 符合欧盟EMC指令

• 安全

• 符合欧盟低压指令

• 温度

•


• 操作

• 0°C至40°C(32°F至104°F)，70%的相对湿度达到31°C(87.8°F)

• 储物

• -25°C至65°C(-13°F至149°F)

• 高度

• 海拔2000米(6562英尺)

• 热身时间

• 一小时

• 校准周期

• 一年

• 电源

• 100 V至240 VAC，50 Hz或60 Hz，120 VA最大值

• 换能器电源

• ±15V，每个模拟卡最大电流250 mA

• 介电强度

• 电源进水口(带电+中性点对地)：1.5千伏交流

  电压测量输入：2千伏PK来到地球

  电流测量输入：2千伏PK来到地球

• 维数

•


• 用手柄和脚

• 高14.6cm×45 cm宽×33.5 cm(5.75×17.75×13.2英寸)

• 没有手柄和脚

• 高13.2厘米×42厘米宽×33.5厘米(5.2厘米×16.5英寸×13.2英寸)

• 重量

• 9.5kg(20.9磅)-4通道仪表安装了GPIB选项

• 保修

• 三年

泰克PA3000 功率分析仪
